STP A0RT – RADAR CAM

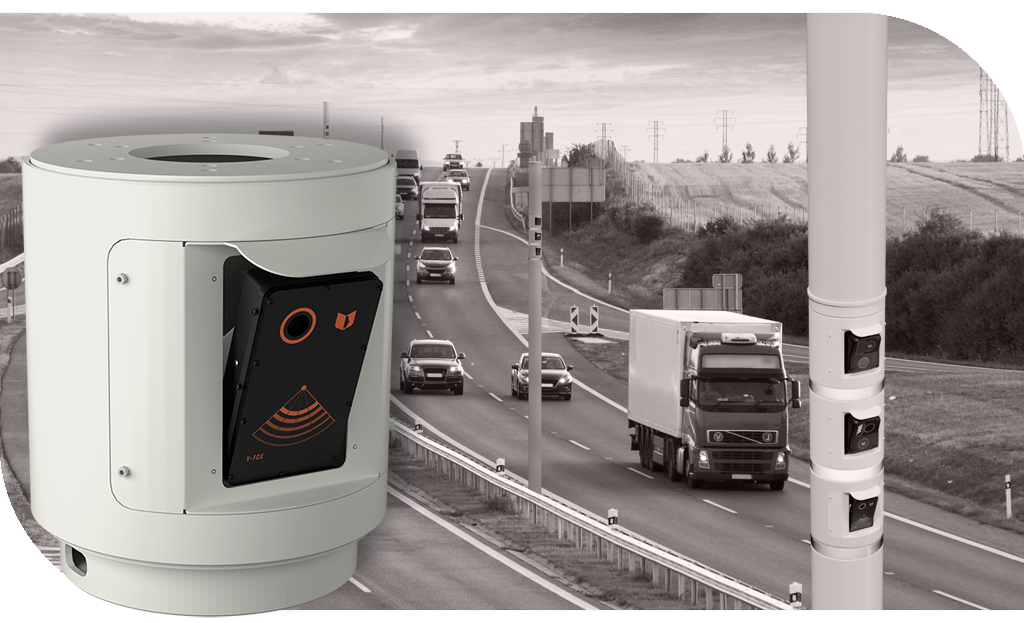

STP A0RT è il dispositivo progettato per essere integrato in SmarTekPole, appartenente ad una nuovissima famiglia di prodotti multi-tecnologici dedicati ad applicazioni nel mondo del traffico che abbinano le capacità tecnologiche dei radar di ultima generazione e quelle delle telecamere digitali ad alta risoluzione. Il tutto è analizzato e gestito da specifici algoritmi di intelligenza artificiale volti a garantire funzioni di riconoscimento e tracking degli oggetti assolutamente affidabili e puntuali.
STP A0RT montato nel palo SmarTekPole permette di operare installazioni di rilevamento traffico su 2 corsie a singolo o doppio senso di marcia. Il radar sintetico di ultima generazione permette una definizione dell'immagine 3D estremamente più accurata di quella messa a disposizione dai dispositivi tradizionali a 24GHz. L'apertura e l'orientamento del lobo sono gestiti sinteticamente via software e permettono di adattare perfettamente il dispositivo allo scenario installativo nel quale è impiegato.
La telecamera permette di convalidare il tracking del radar, la classificazione dei veicoli e permette anche di eliminare il rumore della scena (eco) che a volte disturba il radar rendendone imprecisi i rilevamenti sia in avvicinamento che in allontanamento. La precisione sul rilevamento della velocità dei veicoli in transito nella scena è minore dell' 1% fino a 250 Km/h.
L'unione combinata delle due tecnologie presenti nel dispositivo STP A0RT permette di migliorare sensibilmente l'affidabilità dei rilevamenti rispetto ad installazioni di tipo tradizionale, ottenendo così applicazioni solide ed efficaci.

Si prega di notare che i dati tecnici, le informazioni e le immagini contenute nel presente documento sono solo di riferimento. Vigilate S.r.l. si riserva il diritto di modificare in qualsiasi momento e senza preavviso i dati, i disegni e le informazioni qui contenute.

Tutti i marchi appartengono ai legittimi proprietari; marchi di terzi, loghi, nomi di prodotti, nomi commerciali, nomi corporativi e di società citati sono marchi di proprietà dei rispettivi titolari o marchi registrati d’ altre società e sono stati utilizzati a puro scopo esplicativo, senza alcun fine di violazione dei diritti di Copyright vigenti.

  • Predisposizione per alloggiamento in struttura SmarTeckPole
  • 4D Advanced Doppler Radar 66 - 77 GHz
  • Orientamento sintetico del lobo di lavoro per adattamento rapido alla installazione in strada
  • Telecamera 2Mpixel Colori integrata per supporto tracking veicoli - persone nella scena
  • Copertura di 2 corsie
  • Rilevamento a singolo o doppio senso di marcia
  • Algoritmi neurali a bordo per validazione tracking video associati a tracking radar
  • Misurazione della velocità da 20 a 250 Km/h
  • Speed Accuracy <+/- 1% o <+/-0,28m/sec (maggiore di)
  • Range Accuracy <+/- 2,5% o <+/-0,25m/sec (maggiore di)
  • Distanza di funzionamento 15-30m
  • Frequenza di lavoro 66GHz
  • Classificazione veicoli in 4 classi radar + 6 classi camera (diurno)
  • Lunghezza dei veicoli
  • Conteggio per corsia
  • Dato statistico occupancy per corsia
  • Streaming video real-time H264 ONVIF S profile
  • Memoria a bordo fino a 2GB
  • Alimentazione POE

Si prega di notare che i dati tecnici, le informazioni e le immagini contenute nel presente documento sono solo di riferimento. Vigilate S.r.l. si riserva il diritto di modificare in qualsiasi momento e senza preavviso i dati, i disegni e le informazioni qui contenute.

Tutti i marchi appartengono ai legittimi proprietari; marchi di terzi, loghi, nomi di prodotti, nomi commerciali, nomi corporativi e di società citati sono marchi di proprietà dei rispettivi titolari o marchi registrati d’ altre società e sono stati utilizzati a puro scopo esplicativo, senza alcun fine di violazione dei diritti di Copyright vigenti.

No content available for algorithms.

HW features
ProcessorQuadCore ARM 1,2GHz
Neural Neural graphic co-processor
MemoryRam 4GB, Flash 8GB
Transmit frequency66 - 77 GHz
BandwidthSelectable from 1-250 MHz
Output power (EIRP)EIRP Adjustable P.out 8 -20 dBm
Phase noise@1KHz -63 dBc/Hz
Noise figure@100KHz SSB 11 - 17 dB
AntennaSystem Antenna Pattern (10dB)
Azimut+/-12 - +/-15 deg.
Elevation+/-7 - +/-10 deg.
LAN and portsEthernet Port, RS485 Port
Optical group
CameraIntegrated 2 Megapixel colour 60fps
LensFixed S type
SW features
StreamingConfigurable real-time H264 ONVIF S profile
General characteristics
Dimensions(h/l/w) 120x180x90 mm
Weight0,7 Kg. approx.
Power Supply
Power Supply9-36 Vdc - 5W or POE
General characteristics
Operating temperature-20° + 60°C
Protection IP67
CertificationsETSI 300/440 compliant with 50MHz bandwidth
