STP MFSC

Analisi e riconoscimento

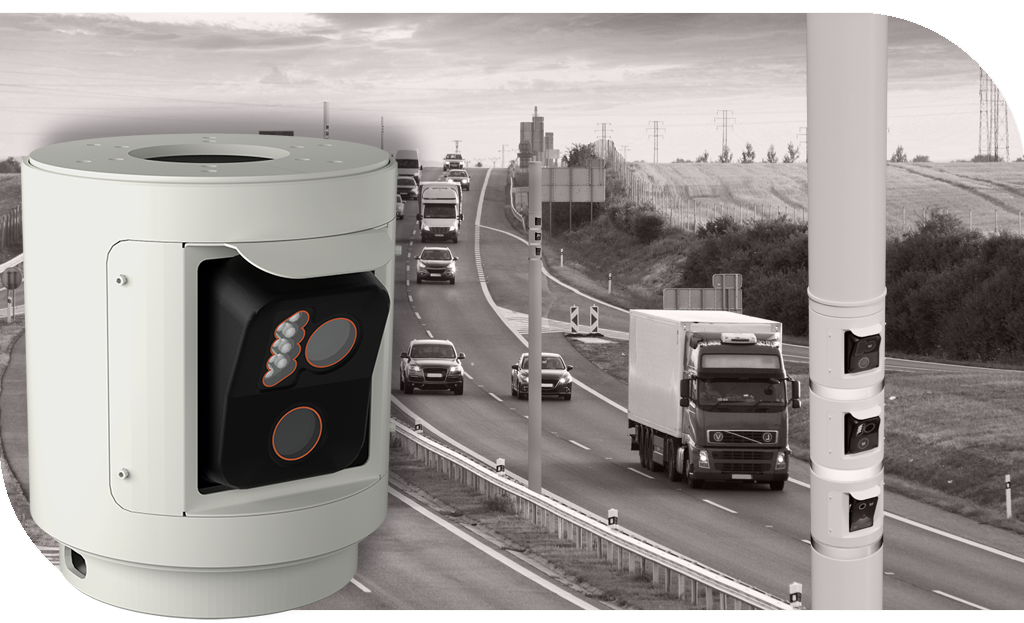

STP MFSC è il dispositivo intelligente a doppia camera 5Mpixel ANPR, 2 MPixel video-sorveglianza, progettata specificatamente per essere integrata nel prodotto SmarTekPole; in grado di controllare e gestire tutte le problematiche di un varco stradale sia per aspetti della sicurezza che per gli aspetti relativi al controllo del traffico. Il prodotto dispone di una potente camera ANPR comprensiva di libreria di Optical Character Recognition (OCR) completa di 27 Nazioni Europee, vari paesi Extra UE, caratteri arabi e targhe speciali per il mercato italiano quali: Rimorchi, Codici Kemler e Targhe speciali (Polizia, Esercito, Ambulanze, Protezione civile...) per operare una lettura targhe professionale. Vari altri algoritmi neurali contribuiscono poi a dare ulteriori informazioni relative al veicolo di cui si è letta la targa quali: classe del veicolo, colore, marca, modello (opzionale). Il prodotto dispone anche di una potente camera CCTV in grado di ospitare algoritmi A.I.D. professionali atti a generare eventi di allarme traffico quali: presenza di code sul tratto stradale, traffico rallentato, veicolo contro mano, presenza di fumo/nebbia sul varco, pedone in strada, presenza di oggetti sulla carreggiata. STP MFSC è in grado anche di produrre report statistici relativi a conteggio, tipologia, velocità media del traffico, livello di occupancy della strada controllata.
Dati
Allarmi, dati, dati statistici, immagini e streaming video possono essere memorizzati direttamente in locale su HD SSD, inviati al sistema di supervisione del cliente o inviati alle piattaforme di supervisione . Il dispositivo dispone di protocolli di trasmissione FTP, XML-RPC (su HTTPS).

Si prega di notare che i dati tecnici, le informazioni e le immagini contenute nel presente documento sono solo di riferimento. Vigilate S.r.l. si riserva il diritto di modificare in qualsiasi momento e senza preavviso i dati, i disegni e le informazioni qui contenute.

Tutti i marchi appartengono ai legittimi proprietari; marchi di terzi, loghi, nomi di prodotti, nomi commerciali, nomi corporativi e di società citati sono marchi di proprietà dei rispettivi titolari o marchi registrati d’ altre società e sono stati utilizzati a puro scopo esplicativo, senza alcun fine di violazione dei diritti di Copyright vigenti.

  • Copertura di 2 corsia
  • Telecamera singola testa infrarossi + colori (bispettrale)
  • Lettura targhe fino a 250 km/h in free-run
  • Illuminatore IR integrato a led stroboscopici
  • Risoluzione 5 Mpixel (contesto + OCR)
  • Libreria OCR on board con 41 nazioni Europa, 13 Asia, 6 Africa, 5 Sud America e targhe speciali quali Rimorchi, Kemler ADR, Kemler ADR Empty, Tram
  • Classificazione diurna dei veicoli per tipologia in 11 + 1 (Macchine, Camion, Camion con rimorchio, Motoveicoli, Motocicli, Ciclomotori, Bus, Mini van, Big van, Cassonati, Caravan, sconosciuto)
  • Classificazione notturna dei veicoli per tipologia in 4 classi +1 (camion, bus, macchine, motoveicoli e sconosciuto)
  • Classificazione diurna dei veicoli per colore in 11 classi + 1 (nero, bianco, grigio, rosso, blu, giallo, verde, arancio, rosa, viola, ciano, sconosciuto)
  • Classificazione brand del veicolo (circa 100 brand supportati)
  • Classificazione modello dei veicoli in transito ripresa posteriore (circa 400 modelli supportati)
  • Algoritmi di AID di varco per il controllo del traffico (veicolo fermo, veicolo contromano, traffico lento, coda)
  • Funzione stima della velocità di transito
  • Liste Black & White
  • ONVIF Profilo S
  • Funzione NVR locale per storage registrazione continua dello streaming video e creazione di micro filmati su transito
  • Accessibile via Cloud
  • Compatibile con la piattaforma di supervisione generale v-SUITE di Vigilate
  • Telecamera certificata UNI 10772:2016 Classe A - 7 metri larghezza strada, 2 corsie, targhe anteriori, posteriori, motocicli, fino a 30° di sbandamento laterale

Si prega di notare che i dati tecnici, le informazioni e le immagini contenute nel presente documento sono solo di riferimento. Vigilate S.r.l. si riserva il diritto di modificare in qualsiasi momento e senza preavviso i dati, i disegni e le informazioni qui contenute.

Tutti i marchi appartengono ai legittimi proprietari; marchi di terzi, loghi, nomi di prodotti, nomi commerciali, nomi corporativi e di società citati sono marchi di proprietà dei rispettivi titolari o marchi registrati d’ altre società e sono stati utilizzati a puro scopo esplicativo, senza alcun fine di violazione dei diritti di Copyright vigenti.

No content available for algorithms.

Gruppo ottico
Sensore (OCR + COLOR)5 MP (2560 x 1936) CMOS COLOR + IR (bispectral) global shutter sensor
Frame rateUp to 75 fps
OtticheStandard varifocal lens, 8-50 mm
Illuminatore
Illuminatore IR integraton.8 LED IR (CLASS 1M CEI EN 69825-1 ED. 4, 850 nm IR LED)
Caratteristiche HW
ProcessoreQuad-core + HW video encoder unit + Neural coprocessor
Memoria16 GB e-MMC Flash
RAM4 GB
S.O.Linux
Disco di archiviazioneHD SSD 128 GB (up to 2 TB)
I/ON. 2 input opto-isolated
N. 1 output relè
N. 1 fast output strobo 12-24 VDC
N. 1 output open-collector 12-24 VDC
PorteN.1 USB port
N.1 RS-485 port
N.1 10/100/1000 Mbps Ethernet port
Caratteristiche SW
Modalità di funzionamentoAcquisizione continua (free-run)
Su richiesta (tramite trigger SW o trigger HW)
Entrambe le modalità possono attingere alle due liste locali configurabili localmente o tramite sincronizzazione remota con il server FTP
Diagnostica in real-timeTemperatura CPU
Temperatura main board
Funzionamento modulo illuminazione IR
Picchi di corrente del modulo di illuminazione
Stato cattura dei sensori fisicamente connessi
Livello delle correnti in ingresso (power port)
Livello delle tensioni in ingresso (power port)
Angolo di inclinazione della camera
Livello di umidità interna
Consumo CPU
Consumo RAM
Stato dei dischi di storage
Utilizzo dei 4 core fisici (monitoraggio CPU)
Verifica stato dei threads operativi
Monitoraggio tempi di analisi e stato di funzionamento algoritmi attivi
Generazione di eventuali allarmi (locali ed eventualmente remoti) a fronte di anomalie rilevate
Protocolli di invio supportatiTCP (nei formati binario, XML, string)
TCP Milestone
FTP (imgs + dati testuali in *.txt/*.csv)
RPC-XML over HTTP / HTTPS (messaggio BASE oppure ESTESO)
Custom Protocol (messaggio configurabile mediante template ed inviabile tramite protocolli HTTP POST / HTTPS POST /TCP)
Seriale (su porta RS 485)
Wiegand (è necessario installare SC20 converter)
Xentinel message (over HTTP)
v-SUITE message (over HTTP / HTTPS)
Protocolli di comunicazione supportatiTCP/IP
UDP
HTTP
HTTPS
FTP
FTPS
RTP/RTSP
openVPN
ONVIF (S- profile)
NTP
SNMP
Protezione dei datiPossibilità di attivare la gestione del configuratore web tramite connessione HTTPS
Cifratura FTPS su protocollo TLS/SSL
Cifratura AES-256-ECB per dati e immagini salvati localmente e/o inviate tramite i protocolli supportati
Hash delle immagini tramite algoritmo SHA-512 ed eventuale cifratura della firma stessa tramite AES-256-ECB
Gestione dello storage totalmente GDPR compliant con cancellazione periodica dello storico
Funzionalità di mascheramento abitacolo (in caso di rilevazione frontale dei veicoli) al fine di garantire il rispetto della privacy
Possibilità di connettere la camera all'interno di una openVPN con certificato installato direttamente on board
Gestione avanzata del firewall a bordo macchina con possibilità di disattivare gli accessi ai server locali presenti a bordo macchina (server FTP, server ONVIF, server SNMP, porte di servizio)
Alimentazione
Alimentazione supportata24VDC (2,5 A) or +12VDC (5 A) or UPoE 60W class 6
Consumi12W typically
Caratteristiche generali
Dimensioni450 x 140 x 150 mm
Peso2,6 Kg
Temperatura di funzionamento- 30°; +60°
Umiditàfino al 90%
ProtezioneIP67 - classe IK10 (su richiesta)
Certificazioni
Libreria OCRAlta affidabilità certificata dal fatto che la libreria è stata più volte validata UNI 10772:2016 classe A per tutte le classi veicolo
Algoritmi di classificazioneLe percentuali di corretta classificazione dipendono dal rispetto della geometria istallativa ma sono al di sopra del 90% indipendentemente dalle condizioni ambientali esterne
Algoritmo AIDLa stima istantanea della velocità mediante analisi video e di conseguenza l'algoritmo di AID con le varie funzionalità supportate risultano altamente affidabili come dimostrato da numerosi test di campo in presenza di sistemi omologati per la stima della velocità a scopo sanzionatorio.
Normativa
Normative rispettateEN 55032:2015, EN 55035:2017, EN 50561-1:2013
EN 62368-1 (EN 62368-1:2014+A11:2017)
EN 60068-2-14:Nb 2011-11
EN 60068-2-78:2013-11
EN 62471:2010
EN60529:1991+A1:2000+A2:2013
UE Regulation 2016/679 (GDPR)

Si prega di notare che i dati tecnici, le informazioni e le immagini contenute nel presente documento sono solo di riferimento. Vigilate S.r.l. si riserva il diritto di modificare in qualsiasi momento e senza preavviso i dati, i disegni e le informazioni qui contenute.

Tutti i marchi appartengono ai legittimi proprietari; marchi di terzi, loghi, nomi di prodotti, nomi commerciali, nomi corporativi e di società citati sono marchi di proprietà dei rispettivi titolari o marchi registrati d’ altre società e sono stati utilizzati a puro scopo esplicativo, senza alcun fine di violazione dei diritti di Copyright vigenti.

  • Copertura di 2 corsia
  • Telecamera singola testa infrarossi + colori (bispettrale)
  • Lettura targhe fino a 250 km/h in free-run
  • Illuminatore IR integrato a led stroboscopici
  • Risoluzione 5 Mpixel (contesto + OCR)
  • Libreria OCR on board con 41 nazioni Europa, 13 Asia, 6 Africa, 5 Sud America e targhe speciali quali Rimorchi, Kemler ADR, Kemler ADR Empty, Tram
  • Classificazione diurna dei veicoli per tipologia in 11 + 1 (Macchine, Camion, Camion con rimorchio, Motoveicoli, Motocicli, Ciclomotori, Bus, Mini van, Big van, Cassonati, Caravan, sconosciuto)
  • Classificazione notturna dei veicoli per tipologia in 4 classi +1 (camion, bus, macchine, motoveicoli e sconosciuto)
  • Classificazione diurna dei veicoli per colore in 11 classi + 1 (nero, bianco, grigio, rosso, blu, giallo, verde, arancio, rosa, viola, ciano, sconosciuto)
  • Classificazione brand del veicolo (circa 100 brand supportati)
  • Classificazione modello dei veicoli in transito ripresa posteriore (circa 400 modelli supportati)
  • Algoritmi di AID di varco per il controllo del traffico (veicolo fermo, veicolo contromano, traffico lento, coda)
  • Funzione stima della velocità di transito
  • Liste Black & White
  • ONVIF Profilo S
  • Funzione NVR locale per storage registrazione continua dello streaming video e creazione di micro filmati su transito
  • Accessibile via Cloud
  • Compatibile con la piattaforma di supervisione generale v-SUITE di Vigilate
  • Telecamera certificata UNI 10772:2016 Classe A - 7 metri larghezza strada, 2 corsie, targhe anteriori, posteriori, motocicli, fino a 30° di sbandamento laterale

Si prega di notare che i dati tecnici, le informazioni e le immagini contenute nel presente documento sono solo di riferimento. Vigilate S.r.l. si riserva il diritto di modificare in qualsiasi momento e senza preavviso i dati, i disegni e le informazioni qui contenute.

Tutti i marchi appartengono ai legittimi proprietari; marchi di terzi, loghi, nomi di prodotti, nomi commerciali, nomi corporativi e di società citati sono marchi di proprietà dei rispettivi titolari o marchi registrati d’ altre società e sono stati utilizzati a puro scopo esplicativo, senza alcun fine di violazione dei diritti di Copyright vigenti.

Gruppo ottico
Sensore (OCR + COLOR)5 MP (2560 x 1936) CMOS COLOR + IR (bispectral) global shutter sensor
Frame rateUp to 75 fps
OtticheStandard varifocal lens, 8-50 mm
Illuminatore
Illuminatore IR integraton.8 LED IR (CLASS 1M CEI EN 69825-1 ED. 4, 850 nm IR LED)
Caratteristiche HW
ProcessoreQuad-core + HW video encoder unit + Neural coprocessor
Memoria16 GB e-MMC Flash
RAM4 GB
S.O.Linux
Disco di archiviazioneHD SSD 128 GB (up to 2 TB)
I/ON. 2 input opto-isolated
N. 1 output relè
N. 1 fast output strobo 12-24 VDC
N. 1 output open-collector 12-24 VDC
PorteN.1 USB port
N.1 RS-485 port
N.1 10/100/1000 Mbps Ethernet port
Caratteristiche SW
Modalità di funzionamentoAcquisizione continua (free-run)
Su richiesta (tramite trigger SW o trigger HW)
Entrambe le modalità possono attingere alle due liste locali configurabili localmente o tramite sincronizzazione remota con il server FTP
Diagnostica in real-timeTemperatura CPU
Temperatura main board
Funzionamento modulo illuminazione IR
Picchi di corrente del modulo di illuminazione
Stato cattura dei sensori fisicamente connessi
Livello delle correnti in ingresso (power port)
Livello delle tensioni in ingresso (power port)
Angolo di inclinazione della camera
Livello di umidità interna
Consumo CPU
Consumo RAM
Stato dei dischi di storage
Utilizzo dei 4 core fisici (monitoraggio CPU)
Verifica stato dei threads operativi
Monitoraggio tempi di analisi e stato di funzionamento algoritmi attivi
Generazione di eventuali allarmi (locali ed eventualmente remoti) a fronte di anomalie rilevate
Protocolli di invio supportatiTCP (nei formati binario, XML, string)
TCP Milestone
FTP (imgs + dati testuali in *.txt/*.csv)
RPC-XML over HTTP / HTTPS (messaggio BASE oppure ESTESO)
Custom Protocol (messaggio configurabile mediante template ed inviabile tramite protocolli HTTP POST / HTTPS POST /TCP)
Seriale (su porta RS 485)
Wiegand (è necessario installare SC20 converter)
Xentinel message (over HTTP)
v-SUITE message (over HTTP / HTTPS)
Protocolli di comunicazione supportatiTCP/IP
UDP
HTTP
HTTPS
FTP
FTPS
RTP/RTSP
openVPN
ONVIF (S- profile)
NTP
SNMP
Protezione dei datiPossibilità di attivare la gestione del configuratore web tramite connessione HTTPS
Cifratura FTPS su protocollo TLS/SSL
Cifratura AES-256-ECB per dati e immagini salvati localmente e/o inviate tramite i protocolli supportati
Hash delle immagini tramite algoritmo SHA-512 ed eventuale cifratura della firma stessa tramite AES-256-ECB
Gestione dello storage totalmente GDPR compliant con cancellazione periodica dello storico
Funzionalità di mascheramento abitacolo (in caso di rilevazione frontale dei veicoli) al fine di garantire il rispetto della privacy
Possibilità di connettere la camera all'interno di una openVPN con certificato installato direttamente on board
Gestione avanzata del firewall a bordo macchina con possibilità di disattivare gli accessi ai server locali presenti a bordo macchina (server FTP, server ONVIF, server SNMP, porte di servizio)
Alimentazione
Alimentazione supportata24VDC (2,5 A) or +12VDC (5 A) or UPoE 60W class 6
Consumi12W typically
Caratteristiche generali
Dimensioni450 x 140 x 150 mm
Peso2,6 Kg
Temperatura di funzionamento- 30°; +60°
Umiditàfino al 90%
ProtezioneIP67 - classe IK10 (su richiesta)
Certificazioni
Libreria OCRAlta affidabilità certificata dal fatto che la libreria è stata più volte validata UNI 10772:2016 classe A per tutte le classi veicolo
Algoritmi di classificazioneLe percentuali di corretta classificazione dipendono dal rispetto della geometria istallativa ma sono al di sopra del 90% indipendentemente dalle condizioni ambientali esterne
Algoritmo AIDLa stima istantanea della velocità mediante analisi video e di conseguenza l'algoritmo di AID con le varie funzionalità supportate risultano altamente affidabili come dimostrato da numerosi test di campo in presenza di sistemi omologati per la stima della velocità a scopo sanzionatorio.
Normativa
Normative rispettateEN 55032:2015, EN 55035:2017, EN 50561-1:2013
EN 62368-1 (EN 62368-1:2014+A11:2017)
EN 60068-2-14:Nb 2011-11
EN 60068-2-78:2013-11
EN 62471:2010
EN60529:1991+A1:2000+A2:2013
UE Regulation 2016/679 (GDPR)

Si prega di notare che i dati tecnici, le informazioni e le immagini contenute nel presente documento sono solo di riferimento. Vigilate S.r.l. si riserva il diritto di modificare in qualsiasi momento e senza preavviso i dati, i disegni e le informazioni qui contenute.

Tutti i marchi appartengono ai legittimi proprietari; marchi di terzi, loghi, nomi di prodotti, nomi commerciali, nomi corporativi e di società citati sono marchi di proprietà dei rispettivi titolari o marchi registrati d’ altre società e sono stati utilizzati a puro scopo esplicativo, senza alcun fine di violazione dei diritti di Copyright vigenti.
